پاسخ سریع: نقشه سیم کشی لباسشویی حایر قدیمی
در لباسشوییهای قدیمی حایر، برق ورودی پس از عبور از کابل اصلی و کلیدهای کنترل، توسط تایمر به بخشهای مختلف مانند موتور شستشو، موتور خشککن، پمپ و سایر قطعات ارسال میشود.
برای تعمیر این مدلها باید ابتدا مسیر کلی مدار مشخص شود. مهمترین بخشهای نقشه شامل ورودی برق، تایمر، موتور، خازن راهانداز، کلیدهای ایمنی و سیمهای ارتباطی بین قطعات هستند.
در صورتی که تعمیرکار هستید و نیاز دارید دانش و مهارت خود را در زمینه تعمیر تخصصی ماشین لباسشویی افزایش دهید، پیشنهاد می کنیم به بخش دوره آموزشی تخصصی تعمیرات ماشین لباسشویی مراجعه کنید. این دوره شما را به یک تعمیرکار حرفه ای در تمامی برندها، تبدیل خواهد کرد.
نقشه سیم کشی لباسشویی حایر قدیمی چه اطلاعاتی به ما میدهد؟
نقشه سیمکشی مانند نقشه راه دستگاه عمل میکند. زمانی که یک لباسشویی روشن نمیشود، موتور حرکت نمیکند یا یکی از عملکردهای دستگاه از کار افتاده است، تعمیرکار با استفاده از این نقشه میتواند مسیر جریان برق را مرحله به مرحله بررسی کند.
در مدلهای قدیمی حایر، به دلیل استفاده از تایمرهای مکانیکی، شناخت ارتباط بین سیمها اهمیت بیشتری دارد؛ زیرا بسیاری از فرمانهای دستگاه از طریق همین تایمر به قطعات مختلف منتقل میشوند.
آشنایی با ساختار برق و مدار لباسشویی های قدیمی حایر
مدار الکتریکی لباسشوییهای قدیمی حایر از چند بخش اصلی تشکیل شده است. برخلاف دستگاههای جدید که برد الکترونیکی وظیفه کنترل را برعهده دارد، در بسیاری از مدلهای قدیمی کنترل عملکردها به وسیله تایمر، کلیدها و قطعات مکانیکی انجام میشود.
شناخت این ساختار کمک میکند هنگام تعمیر، به جای تعویض تصادفی قطعات، ابتدا مسیر احتمالی خرابی مشخص شود.

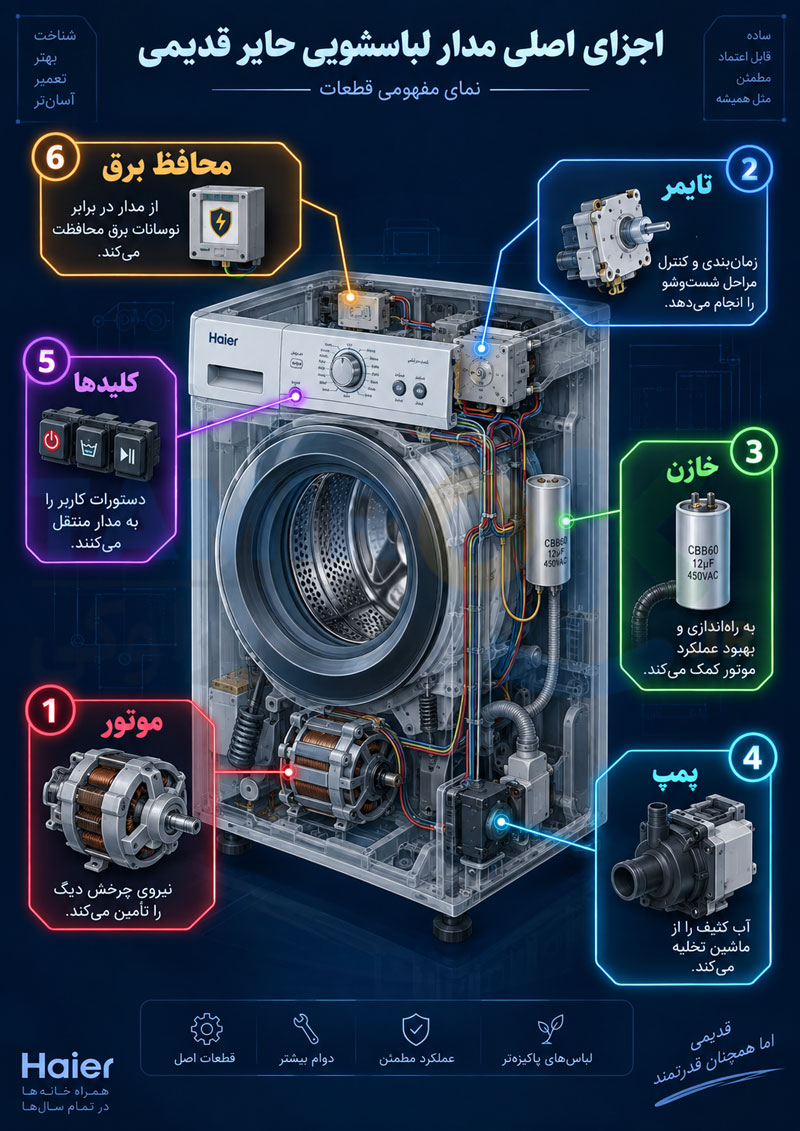

اجزای اصلی مدار لباسشویی حایر قدیمی
مهمترین قطعاتی که در نقشه سیمکشی این دستگاهها مشاهده میشوند شامل موارد زیر هستند:
- موتور شستشو: وظیفه چرخاندن دیگ یا پروانه شستشو را دارد.
- موتور خشککن: در مدلهای دوقلو وظیفه چرخاندن محفظه خشککن را انجام میدهد.
- تایمر: مسیر برق را در زمانهای مشخص تغییر میدهد.
- خازن: برای راهاندازی و عملکرد صحیح موتور استفاده میشود.
- پمپ تخلیه: آب باقیمانده داخل دستگاه را خارج میکند.

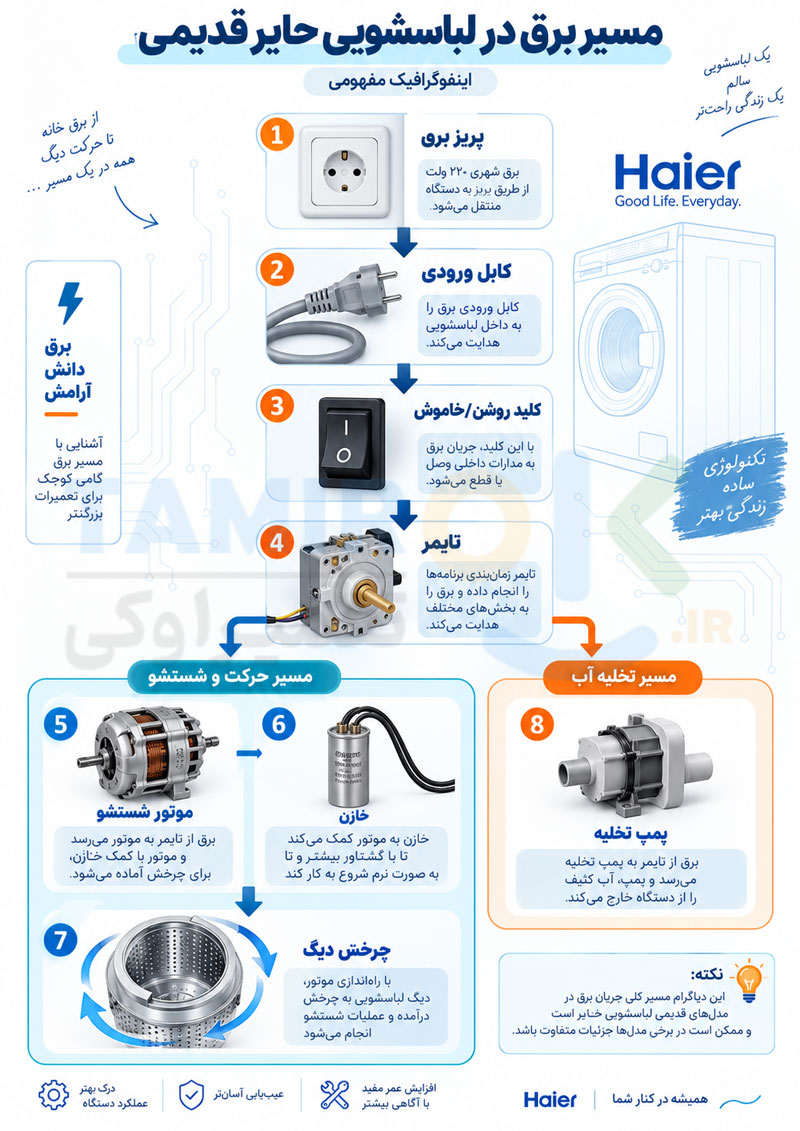

مسیر ورود برق در لباسشویی حایر از پریز تا موتور
برق ابتدا از کابل اصلی وارد دستگاه میشود. سپس از بخشهای کنترلی مانند کلید روشن و خاموش عبور کرده و به تایمر میرسد. تایمر با توجه به برنامه انتخابشده، برق را به موتور یا سایر قطعات ارسال میکند.
در زمان عیبیابی، بررسی این مسیر به صورت مرحلهای باعث میشود محل قطع شدن جریان سریعتر پیدا شود.
نقشه سیم کشی لباسشویی دوقلو حایر چگونه است؟
لباسشوییهای دوقلو حایر دارای دو بخش اصلی شستشو و خشککن هستند. هر بخش موتور جداگانهای دارد و معمولاً مدار هر موتور نیز مسیر مخصوص خود را دنبال میکند.
به همین دلیل هنگام بررسی نقشه سیمکشی این مدلها باید ابتدا مشخص شود مشکل مربوط به کدام قسمت است؛ موتور شستشو، موتور خشککن یا مدار کنترل.
مدار موتور شستشو در لباسشویی دوقلو حایر
موتور شستشو یکی از اصلیترین مصرفکنندههای مدار است. این موتور معمولاً با کمک خازن راهاندازی میشود و خرابی هرکدام از مسیرهای برق، خازن یا فرمان تایمر میتواند باعث توقف عملکرد آن شود.
مدار موتور خشککن لباسشویی دوقلو حایر
مدار خشککن معمولاً سادهتر است، اما وجود کلیدهای ایمنی باعث میشود در صورت باز بودن درپوش یا وجود مشکل در مسیر فرمان، موتور فعال نشود.
نقش تایمر در سیم کشی لباسشویی دوقلو حایر
تایمر در این مدلها نقش مغز فرماندهنده مدار را دارد. کنتاکتهای داخلی تایمر در طول برنامه تغییر وضعیت میدهند و برق را به قطعه مورد نظر منتقل میکنند.

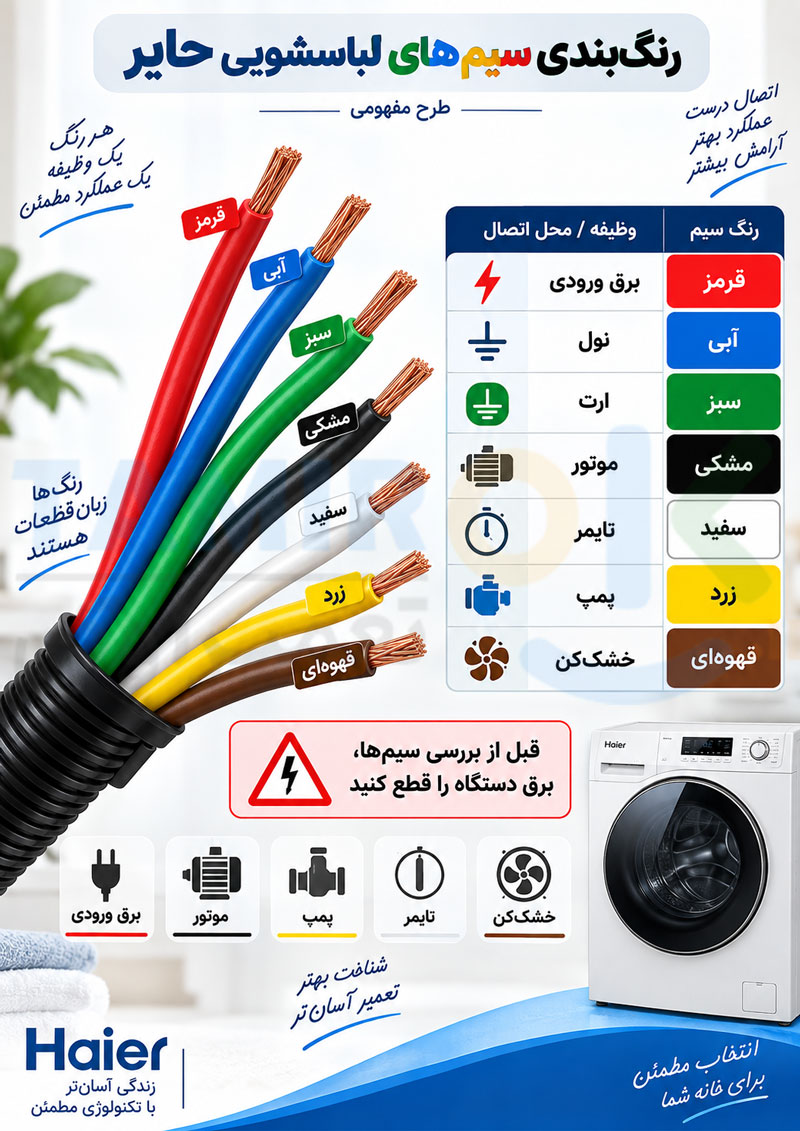

رنگ بندی سیم های لباسشویی حایر و کاربرد هر سیم
رنگبندی سیمها میتواند در تشخیص مسیرها کمککننده باشد، اما به دلیل تفاوت مدلها نباید فقط بر اساس رنگ سیم تصمیم گرفت. بهترین روش، ترکیب بررسی نقشه، مسیر سیم و تست با مولتیمتر است.
| قطعه | روش بررسی |
|---|---|
| موتور | بررسی ورودی برق و سلامت سیمپیچ |
| خازن | بررسی ظرفیت و عملکرد راهاندازی |
| تایمر | بررسی قطع و وصل مسیرهای داخلی |
چگونه سیم های لباسشویی حایر را بدون نقشه تشخیص دهیم؟
گاهی نقشه اصلی دستگاه در دسترس نیست یا سیمها در اثر تعمیرات قبلی جابهجا شدهاند. در این شرایط ابتدا باید سیمها علامتگذاری شوند و سپس مسیر هر سیم تا قطعه مقصد بررسی شود.
استفاده از مولتیمتر، بررسی پیوستگی سیمها و شناخت عملکرد قطعات، سه مرحله اصلی برای تشخیص صحیح سیمها هستند.
روش خواندن دیاگرام سیم کشی لباسشویی حایر
برای خواندن نقشه مدار ابتدا باید نمادهای الکتریکی را بشناسید. سپس مسیر برق را از نقطه ورود تا قطعه مصرفکننده دنبال کنید.
یک تعمیرکار حرفهای معمولاً ابتدا مدار کلی را بررسی میکند و سپس سراغ تست قطعهای میرود؛ زیرا بسیاری از خرابیها ناشی از قطع شدن مسیر برق هستند نه خرابی خود قطعه.
نمادها و علائم رایج در نقشه مدار لباسشویی
در دیاگرامها موتور، کلید، تایمر، خازن و سایر قطعات با علامتهای مشخص نمایش داده میشوند. شناخت این علائم باعث میشود حتی نقشههای قدیمی نیز سریعتر تحلیل شوند.

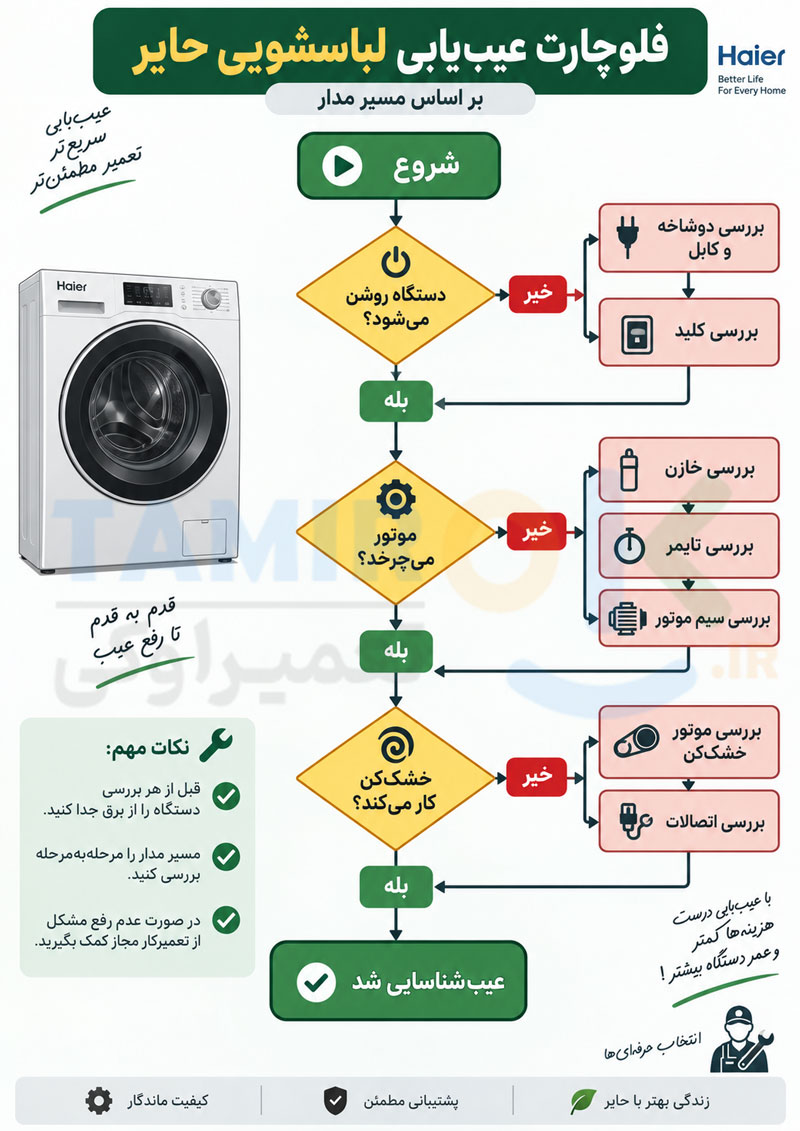

عیب یابی لباسشویی حایر با کمک نقشه سیم کشی
یکی از مهمترین کاربردهای نقشه سیمکشی لباسشویی، پیدا کردن مسیر خرابی است. با داشتن دیاگرام میتوان مشخص کرد مشکل از ورودی برق، فرمان تایمر یا خود قطعه مصرفکننده است.
علت روشن نشدن لباسشویی حایر بر اساس مدار
در این حالت ابتدا باید برق ورودی، کابل، کلید اصلی و مسیر رسیدن برق به تایمر بررسی شود. اگر برق به تایمر برسد اما خروجی وجود نداشته باشد، احتمال خرابی تایمر مطرح میشود.
علت نچرخیدن موتور لباسشویی حایر
خرابی خازن، قطع شدن سیمهای موتور، مشکل سیمپیچ یا نرسیدن فرمان از تایمر از مهمترین دلایل این مشکل هستند.
بررسی مشکل کار نکردن خشک کن لباسشویی دوقلو حایر
در این شرایط باید مدار اختصاصی خشککن، کلید ایمنی، موتور خشککن و مسیر فرمان تایمر بررسی شود.
تفاوت نقشه سیم کشی مدل های مختلف لباسشویی حایر قدیمی
همه مدلهای قدیمی حایر دقیقاً یک مدار یکسان ندارند. تفاوت در نوع موتور، تایمر، تعداد سیمها و طراحی داخلی باعث میشود قبل از تعمیر، مدل دقیق دستگاه بررسی شود.
نکات ایمنی قبل از بررسی سیم کشی لباسشویی
قبل از هرگونه تست یا باز کردن دستگاه، برق را کاملاً قطع کنید. اتصال اشتباه سیمها میتواند باعث آسیب به موتور، قطعات الکتریکی یا حتی خطر برقگرفتگی شود.
